測量對象
|
發動機，電機，一般旋轉物
|
|
表示
|
液晶表示器，智能轉速檢測儀，5位，帶背景光源(字符高：10.2 mm)
|
|
測量時間
|
1 s + 1 周期
|
|
測量精度
|
表示值＊×(±0.02 %)± 1計數
＊表示值是除去小數點的計數值。圓周速度的精度取決于轉速的精度。
|
脈沖數的設定范圍
(P/R)
|
0.50 ～ 200.00(發動機的轉速測量)
0.50 ～ 999.99(發動機以外的轉速測量)
(設定最小間隔0.01)
|
|
測量功能
|
極值保持功能
|
最大值(MAX)，最小值(MIN)
|
|
數據存儲功能
|
20個數據
|
|
過超指示功能
|
測量值超出表示范圍時過超指示表示(ERROR)
|
|
上限轉速報警功能
|
測量轉速超出預先設定的上限值時，表示警告標識(↑)
|
|
圓周速度計算功能
|
根據設定的直徑值與測量轉速值計算出圓周速度
|
|
累計功能
|
累計計算輸入脈沖數
|
|
周期測量功能
|
測量輸入脈沖的間隔周期(1秒以下時，為輸入脈沖的間隔周期的平均值)
|
|
觸發電平調整功能
|
通過本體右側的轉盤旋鈕進行調整
|
|
輸出部
|
接口
|
小型插孔(φ2.5 mm)
|
|
模擬輸出
|
輸出內容
|
與轉速成比例的電壓值
|
|
輸出電壓
|
0 ～ 1 V / 0 ～ 設定滿量程(滿量程可任意設定)
|
|
變換方式
|
10 bit D/A變換方式
|
|
線性度
|
±1 % / 設定滿量程
|
|
輸出更新時間
|
50 ms + 1周期時間以內
|
|
溫度特性
|
±0.05 % / 設定滿量程 / ℃
|
|
設定誤差
|
±0.5 % / 設定滿量程
|
|
輸出阻抗
|
100 kΩ以上
|
|
監控輸出
|
輸出內容
|
傳感器的測量信號
(切換使用模擬信號輸出接口)
|
|
輸出阻抗
|
100 kΩ以上
|
|
輸出電壓
|
Hi電平：＋4.5 V以上
Lo電平：＋0.5 V以下
|
|
信號邏輯
|
正邏輯
|
|
輸出阻抗
|
100 kΩ以上
|
|
使用溫度范圍
|
0 ～ ＋40 ℃
|
|
保存溫度范圍
|
－10 ～ ＋50 ℃
|
|
電源
|
7號電池4個，通用數字轉速儀，或?qū)Ｓ秒娫催m配器PB-7090(選購件)
|
|
電池使用時間
|
16小時以上(不使用背光)
8小時以上(使用背光)
(使用堿性干電池，溫度20 ℃時)
|
|
電池警告表示
|
電池電壓低于4.4 V以下時警告表示(LOW)
|
|
外觀尺寸
|
189.5 × 47.5 × 66 mm
|
|
重量
|
約 280 g(含電池)
|
|
附屬品
|
7號電池4個，手持式數字轉速儀，便攜箱，使用說明書
|
|
選配件
|
傳感器
|

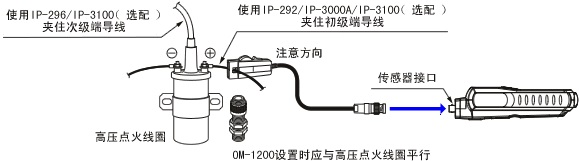

・ IP-292/296點火脈沖傳感器
・ IP-3000A點火脈沖傳感器
・ IP-3100點火脈沖傳感器

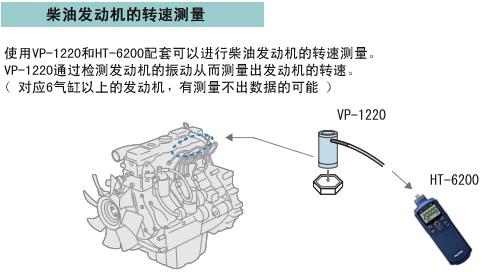

・ VP-1200發動機轉速傳感器
・ OM-1200電磁式轉速傳感器
・ OM-0102電磁式轉速傳感器(OM-1200)用設置配件(帶3枚粘貼片)
・ MP-900/9000系列電磁式轉速傳感器
*不能配套使用磁電式轉速傳感器MP-981/9820
|
|
配套用品
|
・ MP-900/9000系列電磁式轉速傳感器用電纜
MX-005(5 m)，MX-010(10 m)
・ LA-0203C測量用三腳架
・ HT-0521A固定配件
・ HT-0522磁性固定臺架
・ PB-7090交流電源適配器�。糀dapter Technology制＞
・ AX-501 BNC接頭信號輸出電纜(2 m，模擬電壓，脈沖輸出共用)
|
